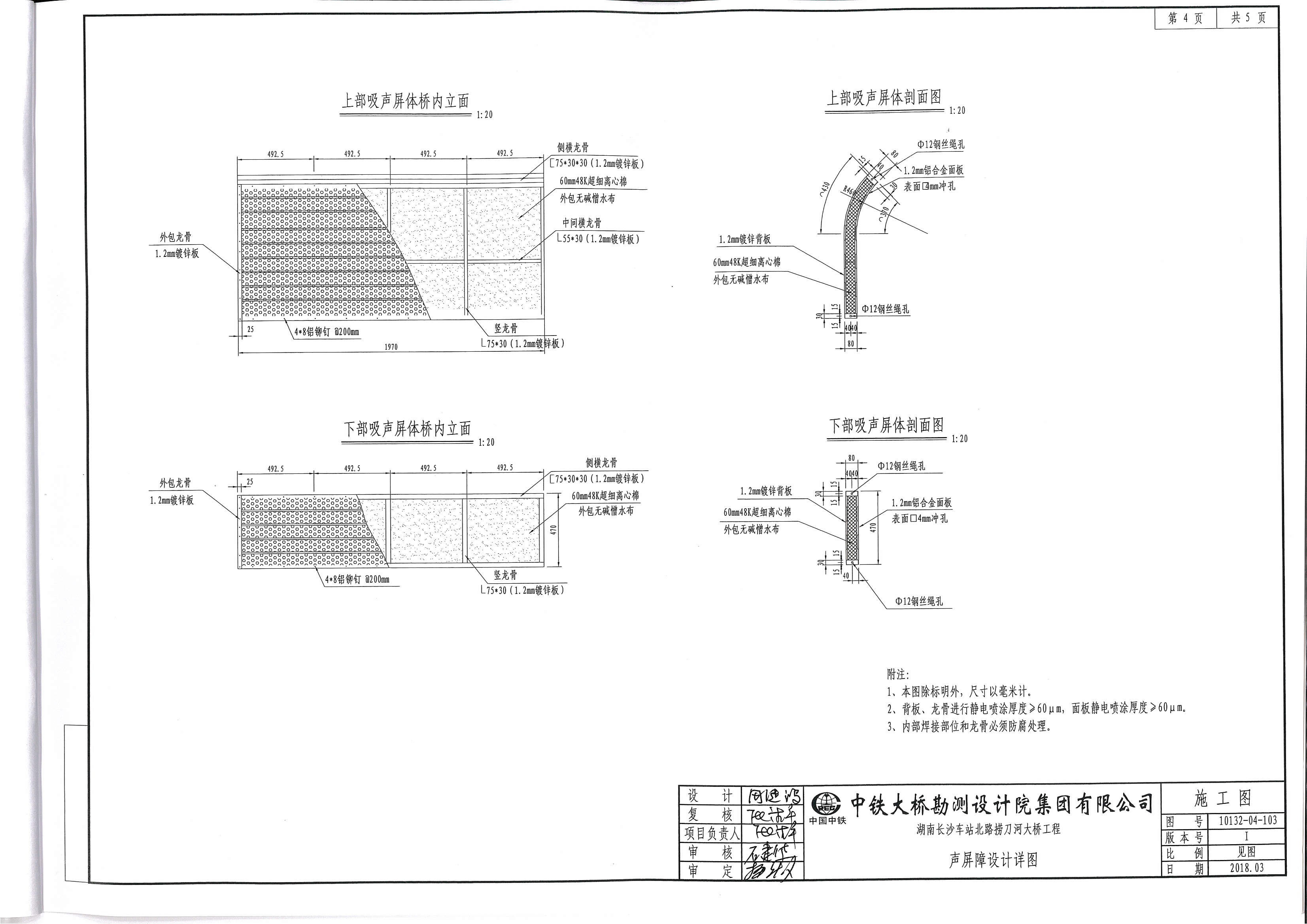

高速公路声屏障常用图纸声屏障的设计规格

参照现行国家建筑标准设计图集《城市道路—声屏障》09MR603 GJBT—1123，目前道路声屏障设计的标准间距为2m或2.5m，当安装跨度大于设计的标准跨度时，应对非标准跨度的立柱和屏体的强度、刚度进行专项计算复核和结构设计，并提高变形控制要求。

2　声屏障的造型、色彩、几何尺寸、材质、图案等除应与主体工程相协调外，还应与当时的自然环境、建筑风格、人文环境相协调。声屏障的设计及表面色彩不应对驾乘人员造成压抑感和突兀感，且不得存在表面眩光，以免影响行车安全。

明隔声屏五金配件的选用要　根据现行行业标准《公路环境保护设计规范》JTG B04的规定，当高速公路沿线长度大于1000m声屏障，应设置可启闭的紧急疏散出口。根据现行国家标准《混凝土结构设计规范》GB 50010的规定，当钢筋混凝土连续梁或导墙超长时，宜每隔30m设置伸缩缝。安全门的设置位置通常与救援疏散通道相结合，净宽度不小于1.0m，且门外路基边坡处应有安全通行条件。

为保证城市轨道交通安全运行，从安全门外部进入城市轨道交通应加强管理，而为保证事故应急，从安全门内部向外应随时可以开启，且应朝外开启，并宜自动关闭。
